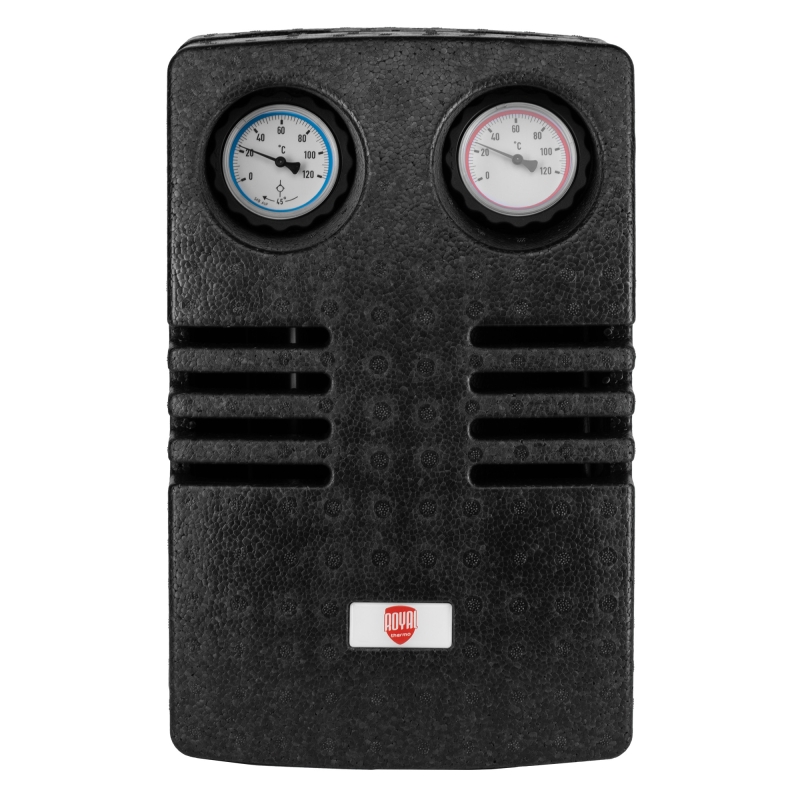

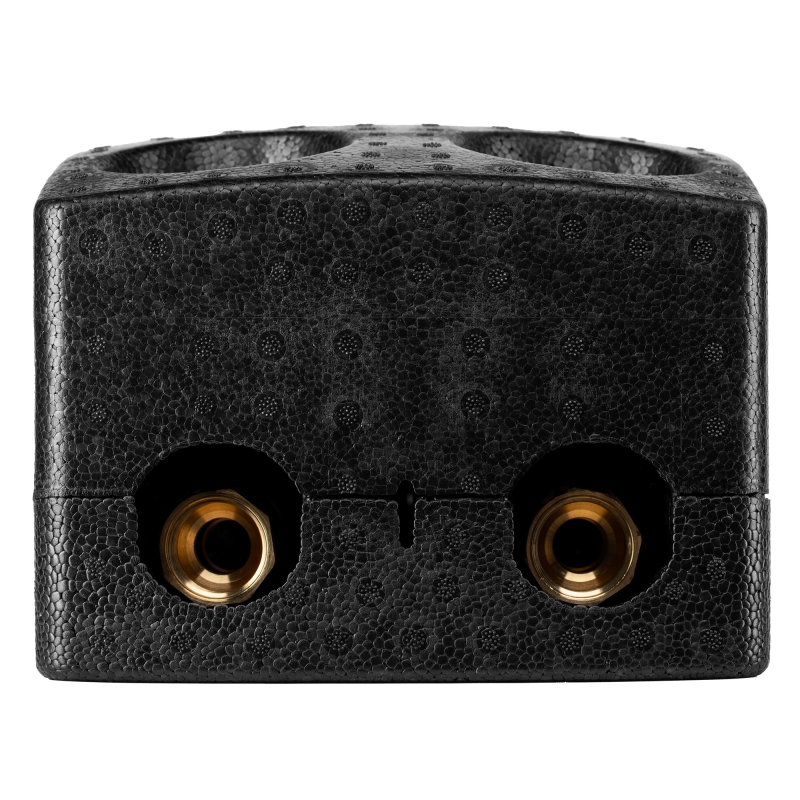

Сведения об изделии Насосные группы со смесителем RTE 54.102 предназначены для подачи теплоносителя, поступающего из нагревателя, на контур. Подача осуществляется c возможностью добавления теплоносителя из обратной линии, тем самым осуществляется управление температурой подающего теплоносителя. Группы с трёхходовым смесителем предназначены для использования в контурах, в которых предусмотрено дополнительное регулирование температуры подачи, таких как – радиаторное отопление, теплые полы и др. Насосные группы RTE 54.102 поставляются в собранном виде, в изоляции. Принцип действия Насосная группа со смесителем представляет собой готовый комплект арматуры и насоса (опционально), предназначенный для выполнения функции циркуляции теплоносителя в контуре, c возможностью дополнительной регулировки температуры жидкости, путём подмеса теплоносителя из обратной линии. Комплект рассчитан на работу при максимальном давлении 10 бар и температуре теплоносителя 110 °С. Подключение к контуру нагревателя(котла), 1 ½” наружная резьба, находится снизу. Подключение к контуру потребителя , 1” внутренняя резьба, располагается сверху. Конструкция 1. Термометр синий – обратная линия, шкала температур от 0 до 120 °С ; 2. Термометр красный – подающая линия, шкала температур от 0 до 120 °С ; 3. Трехходовой смесительный клапан с подключаемым байпасом; 4. Накидные гайки для подключения насоса 1 ½” НГ; 5. Патрубок обратной линии; 6. Блочная ЕРР теплоизоляция; 7. Обратный клапан; 8. Подключение к контуру потребителя 1” ВР 9. Подключение к контуру нагревателя (котла) 1 ½” НР
