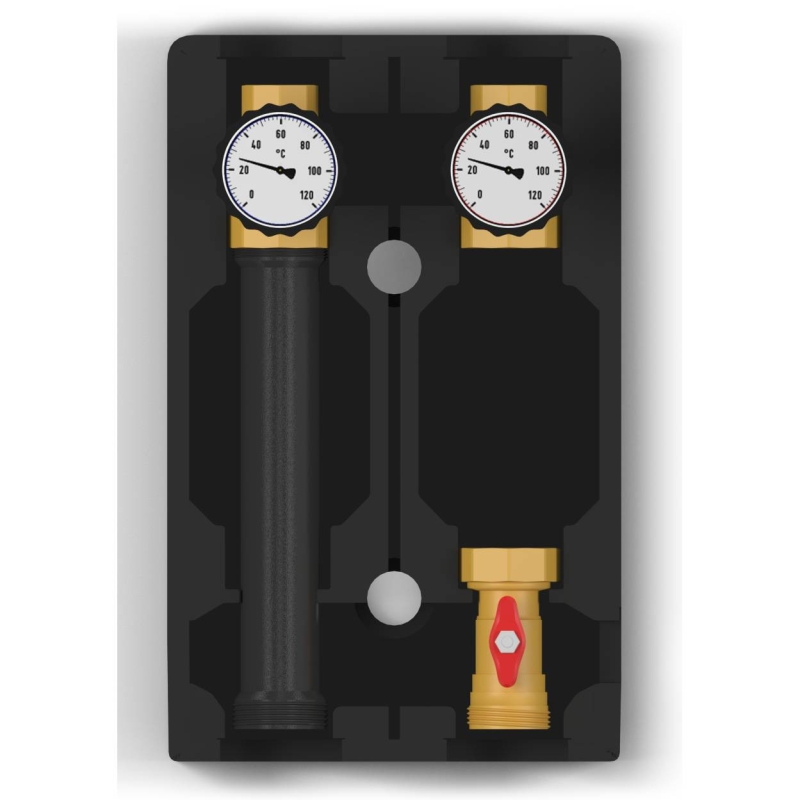

Сведения об изделии Прямые насосные группы RTE 54.101 предназначены для подачи теплоносителя, поступающего из нагревателя, на контур. Подача осуществляется без смешения с теплоносителем из обратной ветки. Группы без смесителя предназначены для использования в контурах, где не предусмотрено дополнительное регулирование температуры подачи, таких как – контур бойлера ГВС, радиаторное отопление и др. Насосные группы RTE 54.101 поставляются в собранном виде, в изоляции. Принцип действия Насосная группа без смешения представляет собой готовый комплект арматуры и насоса (опционально), предназначенный для выполнения функции циркуляции теплоносителя в контуре, без дополнительной регулировки температуры жидкости. Комплект рассчитан на работу при максимальном давлении 10 бар и температуре теплоносителя 110 °С. Подключение к контуру нагревателя (котла), 1 ½” наружная резьба, находится снизу . Подключение к контуру потребителя, 1” внутренняя резьба, располагается сверху. Конструкция 1. Термометр синий – обратная линия, шкала температур от 0 до 120 °С ; 2. Термометр красный – подающая линия, шкала температур от 0 до 120 °С ; 3. Отсечной шаровый кран; 4. Накидные гайки для подключения насоса 1 ½” НГ; 5. Патрубок обратной линии; 6. Блочная ЕРР теплоизоляция; 7. Обратный клапан; 8. Подключение к контуру потребителя 1” ВР 9. Подключение к контуру нагревателя (котла) 1 ½” НР
